การต่อวงจรไฟ LED เส้น 12V และ 24V (LED Strip Wiring Guide)

ไฟ LED เส้น (LED Strip Light) เป็นไฟที่นิยมใช้มากในงานตกแต่ง เช่น

• Cove Lighting

• ไฟใต้ตู้

• ไฟซ่อนฝ้า

• ไฟตกแต่งเฟอร์นิเจอร์

โดยทั่วไป LED Strip จะใช้แรงดันไฟ

• 12V DC

• 24V DC

ดังนั้นจึงต้องใช้ LED Driver หรือ Power Supply เพื่อแปลงไฟจาก 220V AC → 12V / 24V DC

โครงสร้างระบบไฟ LED Strip

ระบบไฟ LED เส้นประกอบด้วย

1️⃣ ไฟบ้าน 220V AC
2️⃣ LED Power Supply / Driver
3️⃣ LED Strip

ลำดับการต่อวงจร

การต่อไฟ LED Strip แบบพื้นฐาน

การต่อไฟจะใช้ขั้ว

• V+ (Positive)

• V- (Negative)

ตัวอย่าง

ต้องต่อ ขั้วบวกและลบให้ถูกต้อง

การต่อ LED Strip หลายเส้น

หากต้องใช้ไฟหลายเส้น ควรต่อแบบ

Parallel (ขนาน)

ตัวอย่าง

ข้อดี

• แรงดันไฟคงที่

• ความสว่างเท่ากันทุกเส้น

ความยาวที่แนะนำ

LED Strip 12V

ต่อยาวไม่ควรเกิน

5 เมตร ต่อจุดจ่ายไฟ

หากยาวกว่านี้ควร

• จ่ายไฟใหม่

• ต่อไฟทั้งสองด้าน

LED Strip 24V

สามารถต่อได้ยาวกว่า

ประมาณ

10 เมตร ต่อจุดจ่ายไฟ

เพราะแรงดันตกน้อยกว่า

การคำนวณ Power Supply

ตัวอย่าง

LED Strip

10W / meter

ใช้ 5 เมตร

ควรเผื่อ

20 – 30%

ดังนั้นควรใช้ Driver

60W – 70W

ตัวอย่างการคำนวณ

Driver ที่เลือกควรมี Watt สูงกว่า

ปัญหาที่พบบ่อย

ไฟปลายเส้นมืด

เกิดจาก

• Voltage drop

• ต่อเส้นยาวเกินไป

วิธีแก้

• จ่ายไฟทั้งสองด้าน

• ใช้ LED Strip 24V

ไฟกระพริบ

เกิดจาก

• Driver ไม่พอ

• Driver คุณภาพต่ำ

สรุป

การต่อไฟ LED Strip 12V / 24V

หลักสำคัญคือ

• ใช้ Driver ที่เหมาะสม

• ต่อแบบ Parallel

• ไม่ต่อเส้นยาวเกินไป

เพื่อให้ไฟสว่างสม่ำเสมอและมีอายุการใช้งานยาวนาน

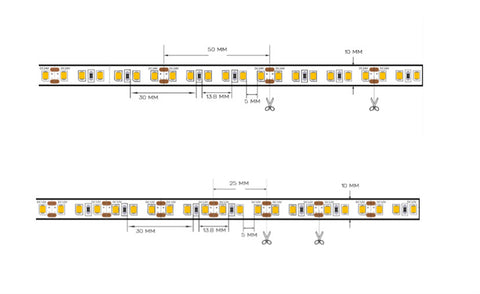

LED Strip 12V vs 24V ต่างกันอย่างไร ควรเลือกแบบไหนดี

ไฟ LED Strip มีแรงดันที่นิยม 2 แบบ คือ

• 12V

• 24V

ทั้งสองแบบมีข้อแตกต่างกันในเรื่อง ระยะต่อไฟ ความเสถียร และการใช้งาน

LED Strip 12V

ข้อดี

• ใช้กันแพร่หลาย

• อุปกรณ์หาง่าย

• เหมาะกับงานขนาดเล็ก

ข้อจำกัด

• ระยะต่อไฟไม่ยาว

• เกิด Voltage Drop ได้ง่าย

ความยาวที่แนะนำ

ไม่เกิน 5 เมตร ต่อจุดจ่ายไฟ

LED Strip 24V

ข้อดี

• ต่อได้ยาวกว่า

• Voltage Drop น้อย

• แสงสม่ำเสมอ

ความยาวที่แนะนำ

8 – 10 เมตร ต่อจุดจ่ายไฟ

สรุป

ดังนั้นงานที่ต้องใช้ไฟเส้นยาว เช่น

• Cove Lighting

• ไฟซ่อนฝ้า

• ไฟโรงแรม

มักใช้ 24V

 วิธีคำนวณ LED Driver สำหรับไฟ LED เส้น

การเลือก LED Driver (Power Supply) ต้องคำนวณจาก

• Watt ต่อเมตร

• ความยาวของไฟเส้น

สูตรคำนวณ

ตัวอย่าง

ไฟเส้น

12W / meter

ใช้

5 meters

ควรเผื่อกำลังไฟ

20 – 30%

ดังนั้น Driver ที่ควรใช้คือ

75W – 80W

ตัวอย่างการคำนวณ

LED Strip 2835 vs 5050 vs 2216 ต่างกันอย่างไร

ตัวเลขบนไฟเส้น เช่น 2835 / 5050 / 2216

คือขนาดของ LED Chip

LED 2835

ขนาด

2.8 × 3.5 mm

ข้อดี

• ประหยัดไฟ

• ให้ความสว่างดี

• ราคาคุ้มค่า

นิยมใช้ใน

• Cove lighting

• ไฟตกแต่งทั่วไป

LED 5050

ขนาด

5.0 × 5.0 mm

ข้อดี

• สว่างมาก

• รองรับ RGB

นิยมใช้ใน

• ไฟ RGB

• งานตกแต่ง

LED 2216

ขนาด

2.2 × 1.6 mm

ข้อดี

• ความหนาแน่นสูง

• แสงต่อเนื่อง

นิยมใช้ใน

• ไฟซ่อนฝ้า

• งาน premium lighting

ตารางเปรียบเทียบ
